Euromex Zoom Stereomikroskope der DZ-Serie mit CMO Design: Höchste Foto- und Videoqualität mit modernen Digitalkameras

Die Stereomikroskop DZ-Reihe ist ein modular aufgebautes CMO-System (Common Main Objective ) mit Unendlich-Optik und funktioniert wie ein Baukastensystem, das es ermöglicht, nach individuellen Bedürfnissen und vorhandenem Budget das gewünschte Mikroskop zu konfigurieren. Eine große Anzahl unterschiedlicher Module mit verschiedenen Zoomkörpern, Tuben, Objektiven und Beleuchtungsarten steht zur Auswahl. Die DZ-Serie des niederländischen Herstellers Euromex kam etwa 2013 auf den Markt und wurde seit der Einführung wurde stetig erweitert. Während das Grunddesign des Zoom-Bodys weitgehend konstant blieb, kamen später spezialisierte Ergänzungen hinzu, wie z.B. die Fluoreszenz-Einheiten (ca. 2015) und moderne LED-Stativ-Varianten.

In der Standardkonfiguration ist das Mikroskop sogar mit einem plan apochromatischen Objektiv ausgestattet. Diverse Module wie der binokulare Ergotubus (mit 0-35 Grad, kippbar), eine Doppelbrücke für einen weiteren Binokulartubus, ein Strahlenteiler mit Fototubus zum Anschluss diverser Digitalkameras und eine Auflicht-UV-Beleuchtung für Fluoreszenzaufnahmen sind optional verfügbar.

Mögliche Kontrastverfahren:

Mithilfe unserer leistungsfähigen LM Mikroskopadapter mit integrierter Präzisionsoptik lassen sich die modernsten Kamerasysteme, wie zum Beispiel C-Mount Mikroskopkameras, High Speed Kameras, spiegellose Systemkameras, klassische digitale Spiegelreflexkameras oder sogar professionelle Mittelformatkameras einfach und stabil am Mikroskop einsetzen.

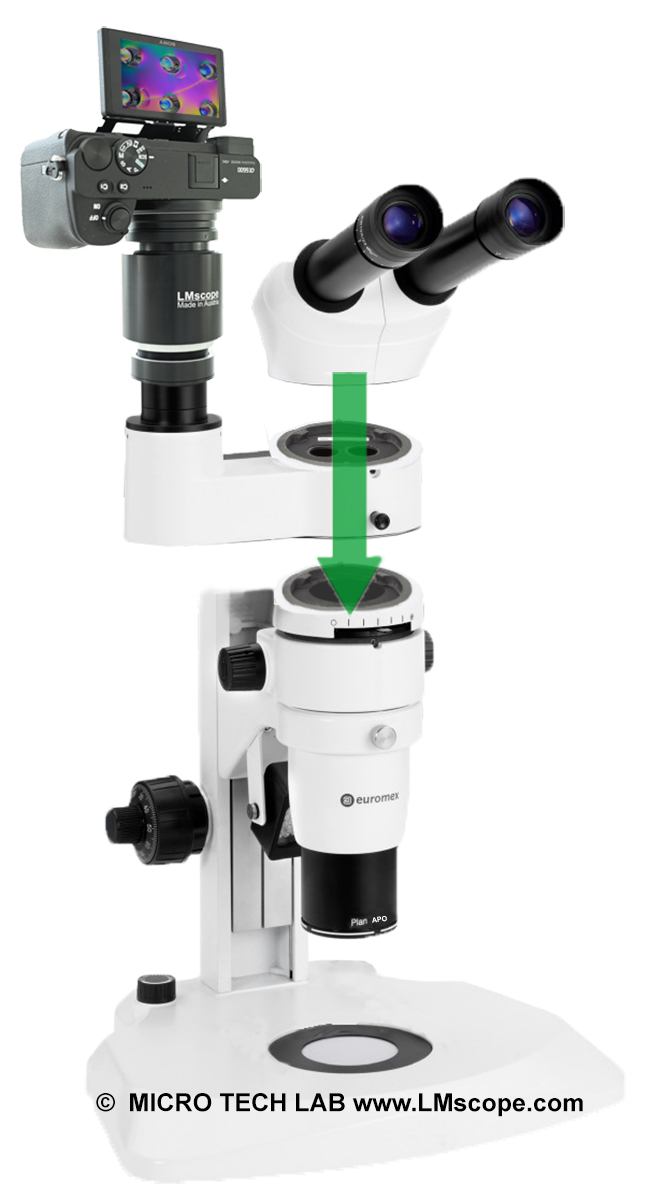

Euromex Zoom Stereomikroskope der DZ-Serie mit CMO mit modernsten Digitalkameras, LM Mikroskopadapter

Die wichtige Mikroskopmerkmale der DZ-Serie im Überblick:

Welche Vor- und Nachteile haben Stereomikroskope mit CMO-Design?

Generell sind Geräte mit CMO-Design durch die aufwändige mechanische Konstruktion und hochwertigen Optik deutlich teurer als klassische Greenough-Stereomikroskope, also meist im mittleren bis oberen Preissegment positioniert. Sie besitzen ein gemeinsames Hauptobjektiv (common main objective), durch das beide Strahlengänge gelenkt werden. Die Mikroskope sind modular aufgebaut, wodurch sie flexibel für die jeweilige Anwendung anpassbar und leicht erweiterbar sind. Sie basieren auf einem Unendlich-Optik-System, welche  bei Betrachtung durch die Okulare eine exzellente Abbildungsqualität liefert. Durch den doppelten Strahlengang für das rechte und das linke Auge ergibt sich ein plastischer, dreidimensionaler Eindruck.

Bei diesem Mikroskoptyp durchdringen die beiden Strahlengänge für das rechte und linke Auge den Randbereich des großen Hauptobjektives. Beim Fotografieren wird in der Regel ein Strahlengang verwendet, der im Randbereich des Hauptobjektives verläuft. Aus physikalischen Gründen ist die Abbildungsqualität von Objektiven in diesem Randbereich jedoch etwas schlechter, was sich gerade beim Einsatz von Top-Digitalkameras bemerkbar machen würde.

Aus diesem Grund besitzen teurere Markenmikroskope, wie zum Beispiel von Leica, einen Mechanismus, um das Hauptobjektiv auf eine Seite zu verschieben, damit der Strahlengang, der für das Fotografieren verwendet wird, genau durch die Mitte des Hauptobjektivs läuft. Beim Euromex Stereomikroskop DZ fehlt uns diese Option zur Positionierung des Hauptobjektives in Fotoposition.



Der modulare Aufbau der Euromex DZ-Mikroskope setzt sich zusammen aus:

Das Euromex DZ wird mit einem Binokulartubus mit 20 Grad Einblickwinkel oder einem binokularen Ergotubus mit 0-35 Grad geliefert, die einen variablen Augenabstand (55-75mm) besitzen. In der Standardkonfiguration kommen 10x/22 Weitfeld-Okulare zum Einsatz Sie besitzen einen Steckdurchmesser von 30mm. Optional sind auch Okulare in den Vergrößerungen 15x/16 und 20x/12 verfügbar.

Um aus dem Mikroskop die beste Bildqualität herauszuholen, empfehlen wir die Nutzung der Doppel-Irisblende (DZ.9010). Damit kann das Mikroskop individuell abgestimmt werden, was vor allem unter Verwendung von Digitalkameras die Bildqualität (Kontrast, Auflösung,Tiefenschärfe) erheblich steigert.

Der Zoomkörper ist in drei Varianten erhältlich:

Das Mikroskop besitzt ein solides Stativ mit einer 76 mm Mikroskopkopfaufnahme. Dieses Aufnahmemaß kommt bei vielen Stereomikroskopen unterschiedlicher Marken zum Einsatz. Das hat den großen Vorteil, dass man auch Stative oder Mikroskopköpfe im unteren bis mittleren Preissegment anderer Hersteller (Zum Beispiel Nikon, Zeiss, Leica) verwenden kann.

Das Mikroskop kann sehr flexibel erweitert werden, beispielsweise mit einer Dunkelfeld-Einrichtung, einem Polarisationsset oder einem Fluoreszenzset. Als Beleuchtungsvarianten werden LED Auf- und Durchlicht (Dual-LED), Ringlicht sowie eine 100W Quecksilber-Lampe angeboten.

Für die Fotografie sind mehrere Strahlenteiler erhältlich: ein einfacher (Art.Nr. DZ.9005) und ein doppelter Fototubus mit Strahlenteiler (Art.Nr. DZ.9007) sowie ein Strahlenteiler, der auf der einen Seite einen Fototubus und auf der anderen Seite eine Öffnung für Fluoreszenz-Equipment besitzt. Die Fototuben besitzen einen Durchmesser von 23,2mm und können auch mit einem C-Mount 1x Adapter (Art. Nr. DZ.9013) ausgestattet werden.

Für eine große Anzahl von Digitalkameras bieten wir Adapterlösungen sowohl für den Fototubus als auch für den Okulartubus an. Unsere LM Mikroskop-Adapter besitzen eine integrierte Weitfeld Präzisionsoptik, mit der Sie die maximale Bildqualität aus dem System herausholen können. Da LM Mikroskopadapter für den professionellen Einsatz konzipiert sind, liefern sie maximale Bildqualität und hohe Flexibilität. Die Adapterlösung ist modular aufgebaut und fokussierbar und bietet viele Profi Features, wie z.B. einen großen Linsendurchmesser für noch mehr Lichtstärke oder einen integrierten Filterträger mit M37-Gewinde.

Fokussierbarer LM Weitfeld Digitaladapter für Euromex Stereomikroskop der DZ Reihe

Alternativ lässt sich die Kamera auch am Okulartubus montieren. Ein Okular wird dabei entfernt und stattdessen die Adapter-/Kameraeinheit hineingesteckt.

LM Weitfeld Adapterlösung für Okular Tubus mit 30 mm Innendurchmesser integrierter Präzisionsoptik, fokussierbar für Euro mex Stereomikroskope der RZ Reihe,



Das Euromex Mikroskop wird mit hochwertigen plan apochromatischen Objektiven angeboten. Für hochwertige Foto- und Videoaufnahmen ist dies ein großer Pluspunkt - gerade in Kombination mit Spitzenkameras lassen sich auf dem Foto sofort die Qualitätsunterschiede der jeweiligen Objektive erkennen.

Folgende Objektive stehen zur Auswahl:

Fazit: Die Stereomikroskop DZ Reihe ist ein preisgünstiges und trotzdem leistungsfähiges Stereomikroskop mit CMO-Design. Durch seinen modularen Aufbau kann es flexibel auf die jeweiligen Bedürfnisse abgestimmt werden. Dank der integrierten Irisblende und der hochwertigen, plan apochromatischen Objektive bietet es mehr Potenzial als die meisten günstigen Greenough-Stereomikroskope. Der einzige Wermutstropfen ist, dass für die Fotografie das Hauptobjektiv nicht per Schiebemechanismus axial zum entsprechenden Strahlengang positioniert werden kann.

Für die digitale Foto- und Videodokumentation empfehlen wir leistungsfähige Digitalkameras mit hohem Dynamikumfang. Gerade bei Stereomikroskopen liefern Kamerasysteme mit größeren Bildsensoren, wie zum Beispiel Vollformat oder APS-C,  bie besten Ergebnisse.

Weitere Infos zur Kamerawahl finden Sie auf unserer aktuellen Kameraempfehlung.

Sollten Sie Fragen zum Mikroskop, zu unseren LM Mikroskop Adaptern oder zu Digitalkameras haben, kontaktieren Sie uns bitte.


Fotografie:

Die Adaption an digitale Spiegelreflex-(DSLR), spiegellosen Systemkameras (DSLM)- oder C-Mountkameras erfolgt sehr einfach mit den LM digital SLR Adaptern mit planachromatischer Optik. Mit unseren Produkten gelingen Mikroskopfotos von sehr hoher Qualität. Für die Wahl des passenden Adapters an Ihre Kamera steht Ihnen unser Online-Konfigurator zur Verfügung. Oder Sie kontaktieren uns per Mail, am besten mit Fotos Ihres Mikroskops.

Aktuelle digitale spiegellosen Systemkameras (DSLM) und DSLR- und Systemkameras verfügen über die moderneste Technologie und sind großteils für die Mikroskopie sehr gut geeignet. Die meisten lassen sich auch bequem vom PC /Mac aus steuern. Bedingt durch die hohen Verkaufszahlen haben diese im Vergleich zu Mikroskop-Spezialkameras ein exzellentes Preis-/Leistungsverhältnis.

Merkmale von Top DSLR- und Systemkameras (DSLM):
- große, leistungsfähige Vollformatsensoren (36 x 24 mm)
- Sensorauflösung von 61 Megapixel - 240 Megapixel mit Pixel Shift Technologie
- Serienaufnahmen von 30 Bildern pro Sekunde bei voller Auflösung
- hohe Lichtempfindlichkeit von über ISO 409.600
- Hoher Dynamikumfang (etwa 15 Blendenstufen)
- kurze Belichtungszeiten von 1/8000 Sekunde , bis zu 1/32.000 Sekunden mit Hilfe des digitale Verschlusses
- Videoaufnahmen in Ultra HD (4k / 8k)
- Live Video Aufnahmen auf externen Monitoren in Ultra HD-Qualität

In den meisten Fällen sind diese Kameras deutlich leistungsfähiger als Mikroskopkameras mit kleinen Sensoren (1/2" oder 2/3"). Auf unserer Website finden Sie ebenfalls unsere aktuellen Kameraempfehlungen und ein Kameraranking, speziell ausgearbeitet für die Mikroskopie.
