Stereomikroskop Euromex DZ 1600 mit CMO-Design: Kosteneffiziente Workstation für die hochqualitative digitale Bilddokumentation

Als Einstiegsgerät der DZ-Serie (1600 / 1100 / 1800 ) überzeugt das DZ 1600 mit seinem 1:6,3- Zoom und sehr gutem Preis-Leistungs-Verhältnis. Die unterschiedlichen Modellnummern unterscheiden sich hauptsächlich durch die Verwendung unterschiedlicher Zoomkörper (1:6.3 , 1:8  oder 1:10 ). Das Mikroskop stellt die ideale Basis für routinemäßige Mess- und Dokumentationsaufgaben dar. Unsere LM Digital Adapter nutzen das optische Potential dieses CMO-Systems perfekt aus.

LM Mikroskopadapter mit integrierter Präzisionsoptik ermöglichen den Einsatz der leistungsfähigsten Digitalkameras an Ihrem Euromex Mikroskop. Abhängig von Anwendung und Anforderungen können Sie somit die optimale Digitalkamera, wie zum Beispiel eine digitale Spiegelreflex- oder spiegellose Systemkamera, eine Mikroskop-Spezialkamera, eine C-Mount Kamera, oder eine Highspeedkamera, montieren. Dadurch können Sie die Bildqualität erheblich steigern und dennoch Kosten sparen.

Die Mikroskopmerkmale im Überblick:

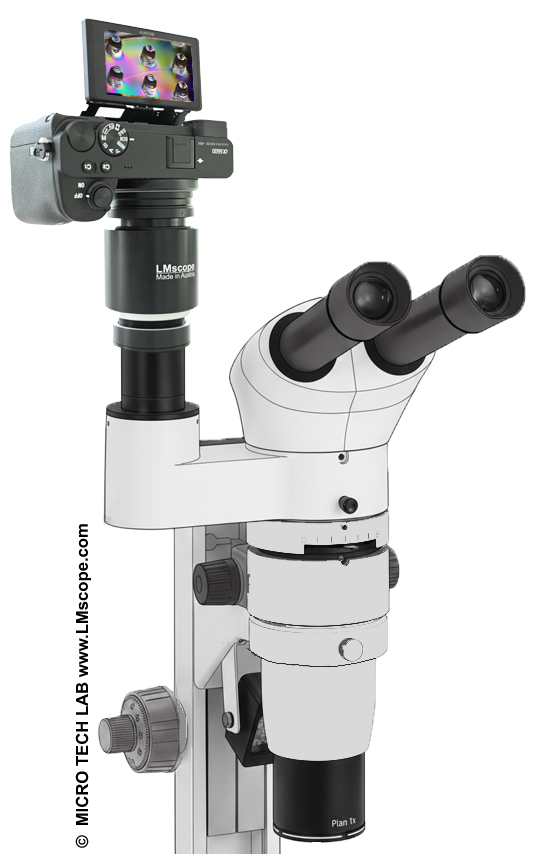

Mikroskop Kamera Adapter: Euromex DZ 1600 CMO Stereomikroskop mit modernen Digitalkameras ausrüsten

Ein CMO-System kann als flexibles Baukastensystem gesehen werden, das bedürfnisorientiert erweitert werden kann. Der modulare Aufbau des Euromex DZ 1600 setzt sich zusammen aus:

  1. Binokulartuben unterschiedlicher Ausführung und Okularbestückung
  2. Strahlenteiler mit Fototubus
  3. doppeltes Iris-Diaphragma für höhere Schärfentiefe (optionales Zubehör)
  4. Zoomkörper mit Zoomverhältnis 1:6,3
  5. Plan-apochromatische Objektive unterschiedlicher Vergrößerung mit Filtergewinde M55
  6. Optional: Fluoreszenz-Belichtungseinheit (im Systemschema unten nicht dargestellt)

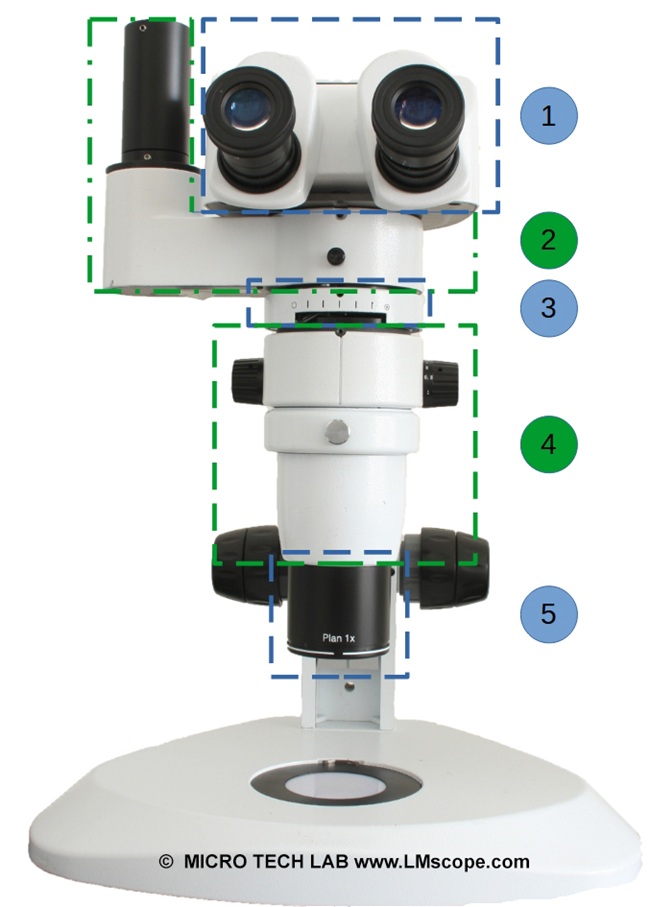

Euromex DZ 1600: CMO Module variabel Kameraadapter Strahlenteiler doppelte Irisblende planapo

Ad. 1.) Das Euromex DZ 1600 wird mit einem Binokulartubus mit 20 Grad Einblickwinkel oder einem binokularen Ergotubus mit 0-35 Grad geliefert. Beide Varianten verfügen über einen variablen Augenabstand (55-75mm). In der Standardkonfiguration kommen 10x/22 Weitfeld-Okulare mit einem Steckdurchmesser von 30mm zum Einsatz. Weitere Okulare sind optional erhältlich.

Ad. 2.) Für die Fotografie empfehlen wir einen Strahlenteiler mit Fototubus. Wahlweise stehen folgende Varianten zur Verfügung:

Die Tuben der Strahlenteiler besitzen einen Standard-Durchmesser von 23,2mm. Erhältlich ist auch ein C-Mount Adapter (DZ.9013).

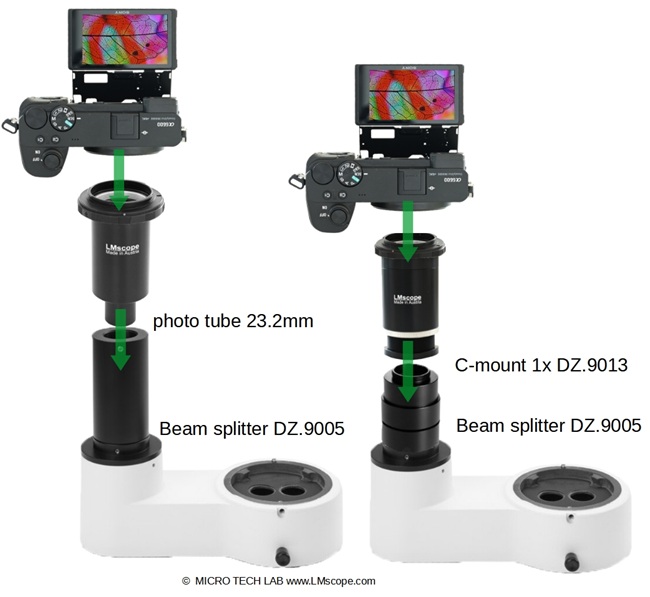

Strahlenteiler mit Fototubus , LM Adapterlösung für Euromex DZ Serie, Digitalkameras, C-Mount Kameras, Digital Spiegellose Systemkameras

Das Anwendungsbeispiel oben zeigt einen LM Weitfeldadapter mit integrierter Optik für spiegellose Systemkameras.

Wir bieten für die unterschiedlichsten Kamerasysteme, wie zum Beispiel C-Mount Kameras, digitale Spiegelreflexkameras, spiegellose Systemkameras, Profifilmkameras oder High Speed-Kameras hochwertige Adapterlösungen sowohl für den Fototubus als auch für den Okulartubus an. Für den professionellen Einsatz konzipiert, besitzen LM Digitaladapter eine hochwertige Präzisionsoptik und sind in der Regel fokussierbar. Ihr modularer Aufbau ermöglicht den flexiblen Einsatz auf unterschiedlichen Geräten und die Integration von Erweiterungsmodulen wie optische Filter.

Für Mikroskope ohne separaten Fototubus oder für die Montage mehrerer Digitalkameras am Mikroskop bieten wir auch leistungsfähige Adapter für den Okulartubus  ab. Ein Okular wird dabei entfernt und an dessen Stelle die Adapter-/Kameraeinheit hineingesteckt.

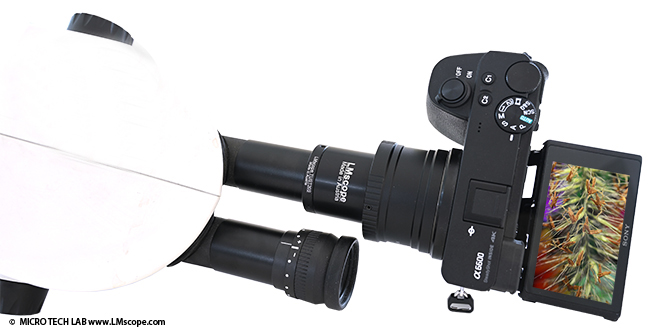

LM Adapterlösung für Okulartubus Stereomikroskop

Ad. 3.) Die optional verfügbare Doppel-Irisblende (DZ.9010) dient der Verbesserung der Bildqualität, indem der Lichtkegel verengt und dadurch die Schärfentiefe (Tiefenschärfe) erheblich gesteigert wird. Sie hilft dabei, Streulicht zu eliminieren und den Kontrast zu erhöhen - eine ideale Voraussetzung für de Einsatz moderner Digitalkameras.

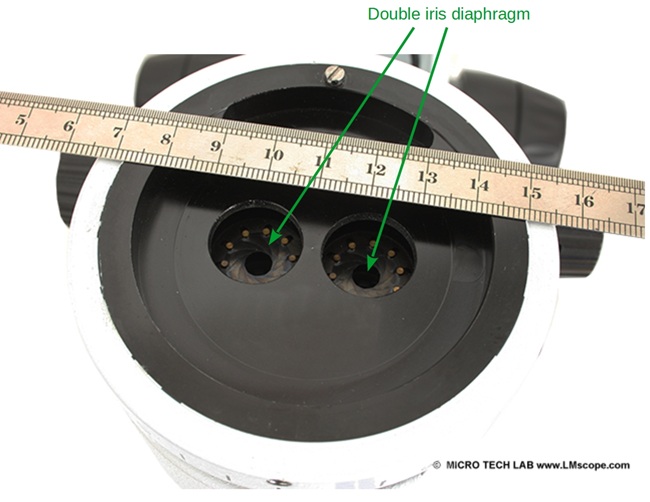

Euromex Iris Diaphragm

Ad. 4.) Der Zoom-Körper (DZ.0630) besitzt ein Zoom-Verhältnis von 6,3.  Sollte für die Anwendung ein größerer Zoombereich notwendig sein, bietet der Hersteller dafür auch Module an (Zoombereich 1:8  oder 1:10).

Der Mikroskopkopf besitzt das häufig verwendete Stativaufnahmemaß von 76mm. Dies macht ihn auch mit Stativen verschiedener anderer Mikroskopmarken kompatibel.

Im Zoom-Körper befinden sich zwei parallele Strahlengänge, je einer für das rechte und das linke Auge. Dadurch entsteht ein plastischer Eindruck für den Betrachter.

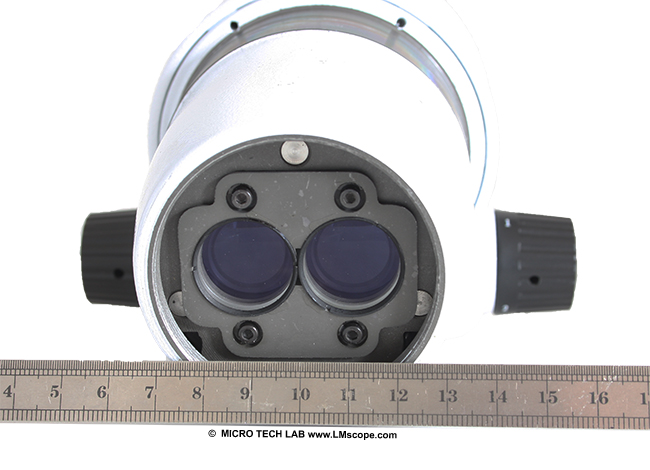

Euromex Zoom-Körper DZ.0630

Ad. 5.)   Plan-apochromatische Objektive: Diese High-End-Objektive sind ein Muss für die Fotografie, da sie chromatische Aberrationen (Farbsäume) fast vollständig korrigieren und somit die Bildqualität erheblich steigern. Sie verfügen über ein M55-Filtergewinde zur Montage optischer Filter.

Folgende Objektive stehen zur Auswahl:

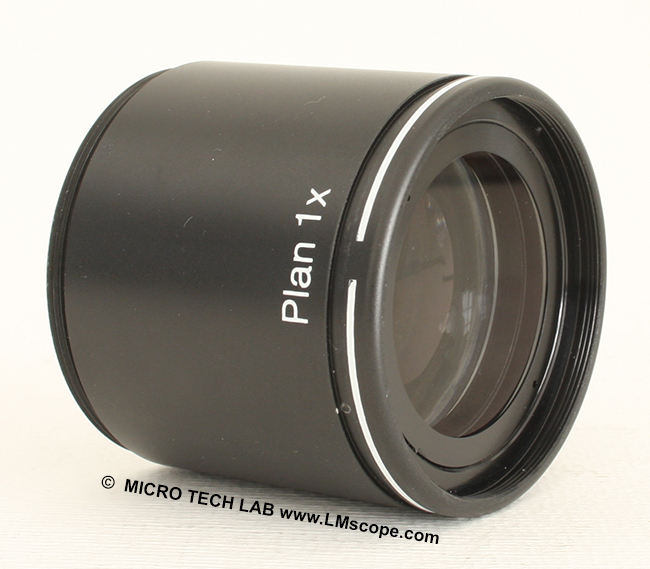

Plan-apochromatische Objektive (1x, 0,5x, 2x) CMO, Optimal für hochwertige digitale Fotoaufnahmen

Das Mikroskop kann sehr flexibel erweitert werden, beispielsweise mit einer Dunkelfeld-Einrichtung, einem Polarisationsset oder einem Fluoreszenzset. Als Beleuchtungsvarianten werden LED Auf- und Durchlicht (Dual-LED), Ringlicht sowie eine 100W Quecksilber-Lampe angeboten.

Fazit: Dank seines modularen Aufbaus und der Unendlich-Optik lässt sich das im Jahr 2013 auf den Markt gebrachte Euromex DZ1600 flexibel für verschiedenste Kontrastverfahren aufrüsten und bleibt dabei auch für kleinere Budgets attraktiv. Im Set mit Fototubus, Doppel-Irisblende und hochwertigem 1x Objektiv ist es derzeit (2026) für rund 5400 Euro erhältlich. In Kombination mit unseren LM  Adapterlösungen lassen sich die Vorteile von Stereomikroskopen mit CMO zuverlässig für die Fotografie mit modernen Digitalkameras voll ausschöpfen.

Kontaktieren Sie uns für eine individuelle Beratung zu Kameras, Mikroskopen und unseren dazu passenden LM Mikroskop Adaptern. Wir helfen Ihnen gerne weiter!
