Ruckzuck, das Stereomikroskop Olympus SZH10 aufrüsten für moderne digitale Fotoarbeiten

Ein beliebtes Olympus Instrument aus den 90er Jahren ist das Stereomikroskop Olympus SZH10 mit einem Zoom von 10:1. Ursprünglich noch konzipiert für die analoge Fotografie, lässt es sich mit wenigen Handgriffen für digitale Fotodokumentationen auf hohem Niveau umrüsten.

Olympus Stereomikroskop mit Mikroskopkamera

Das Olympus SZH10 Mikroskop ist ein Allround-Talent, das gebraucht noch immer erhältlich ist (ca. € 4.000). Gebaut nach dem Greenough-Prinzip, wird es in vielen verschiedene Anwendungsbereichen eingesetzt:

Der Mikroskopkörper verfügt über einen Grob- und einen Feinfokus und bietet einen Arbeitsabstand von bis zu 50mm. Optional ist auch ein Revolver für zwei Objetive erhältlich. Das Durchlichtmodell hat ein Filtergewinde von 45mm und ist ein Koehler Beleuchtungssystem. Das bietet den Vorteil eines helleren Bildes mit einer hohen Auflösung. Die Lichtquelle besteht aus einer 50W/12V Halogen Lampe.

Die Beleuchtungsart kann sehr schnell gewechselt werden von Hell- zu Dunkelfeld. Zusätzlich ist ein Modul für koaxiale, vertikale Beleuchtung erhältlich.

Erhältlich sind unterschiedliche Objektive, sowohl Plan Apo Objektive also auch apochromate  für verzeichnisfreie Bilder.

  N.A. W.D. (mm)
SZH-D.F. Plan 0.5X 0.042 198
SZH-D.F. Plan 0.75X 0.063 113
SZH-D.F. Plan Apo 1X 0.087 81
SZH-D.F. Plan 1.5X 0.125 48
SZH-D.F. Plan 2X 0.167 39

Für die Mikrofotografie empfehlen wir das Plan Apo 1 Objektiv. Damit gelingen unter Verwendung von hochwertigen Kameras verzeichnisfreie Bilder mit einer sehr guten Bildqualität.

Die Standardversion des Olympus SZH10 ist ohne Fotoubus, aber es gibt auch eine Variante mit Fototubus.

Olympus SZH Fototubus

Das Olympus SZH hat einen massiven, stabilen Stativkörper und ist somit selbst für die Verwendung von schweren Kamerasystemen gut geeignet.

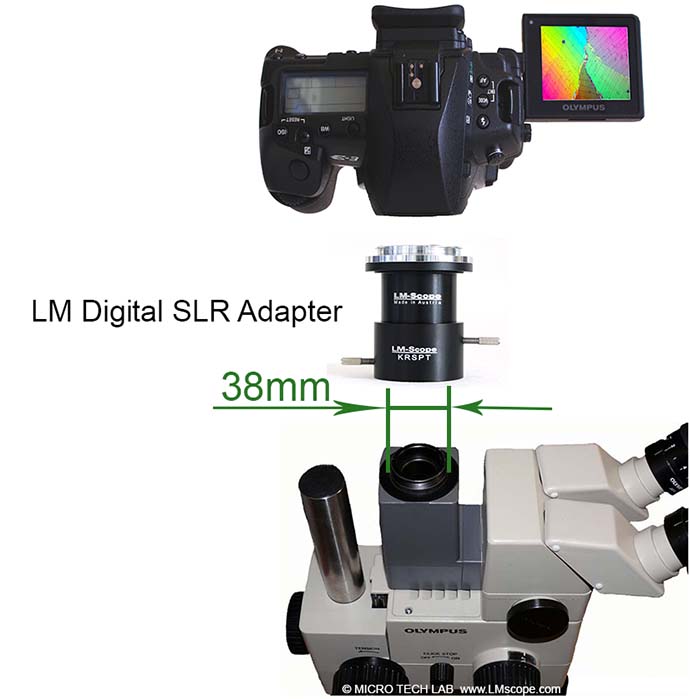

Als Zubehör für die Mikrofotografie ist der Strahlenteiler SZH-PT erhältlich, dieser hat eine Ringschwalbe mit 38mm Innendurchmesser. Wir bieten ein spezielles Umbau-Set für die Verwendung von fast allen modernen digitalen Spiegelreflexkameras, spiegellosen Systemkameras und USB-Kameras


Fotografie:

Die Adaption an digitale Spiegelreflex-(DSLR), spiegellosen Systemkameras (DSLM)- oder C-Mountkameras erfolgt sehr einfach mit den LM digital SLR Adaptern mit planachromatischer Optik. Mit unseren Produkten gelingen Mikroskopfotos von sehr hoher Qualität. Für die Wahl des passenden Adapters an Ihre Kamera steht Ihnen unser Online-Konfigurator zur Verfügung. Oder Sie kontaktieren uns per Mail, am besten mit Fotos Ihres Mikroskops.

Aktuelle digitale spiegellosen Systemkameras (DSLM) und DSLR- und Systemkameras verfügen über die moderneste Technologie und sind großteils für die Mikroskopie sehr gut geeignet. Die meisten lassen sich auch bequem vom PC /Mac aus steuern. Bedingt durch die hohen Verkaufszahlen haben diese im Vergleich zu Mikroskop-Spezialkameras ein exzellentes Preis-/Leistungsverhältnis.

Merkmale von Top DSLR- und Systemkameras (DSLM):
- große, leistungsfähige Vollformatsensoren (36 x 24 mm)
- Sensorauflösung von 61 Megapixel - 240 Megapixel mit Pixel Shift Technologie
- Serienaufnahmen von 30 Bildern pro Sekunde bei voller Auflösung
- hohe Lichtempfindlichkeit von über ISO 409.600
- Hoher Dynamikumfang (etwa 15 Blendenstufen)
- kurze Belichtungszeiten von 1/8000 Sekunde , bis zu 1/32.000 Sekunden mit Hilfe des digitale Verschlusses
- Videoaufnahmen in Ultra HD (4k / 8k)
- Live Video Aufnahmen auf externen Monitoren in Ultra HD-Qualität

In den meisten Fällen sind diese Kameras deutlich leistungsfähiger als Mikroskopkameras mit kleinen Sensoren (1/2" oder 2/3"). Auf unserer Website finden Sie ebenfalls unsere aktuellen Kameraempfehlungen und ein Kameraranking, speziell ausgearbeitet für die Mikroskopie.

Neue LM Digital-Adapter für: Sony Alpha 9 III / Nikon Z9 / Nikon Z8 / Sony Alpha 7R V / Sony Alpha 1 / Sony Alpha 9 II (ILCE-9M2) / Sony FX3 Cinema Line / Sony Alpha 9 / Nikon D6 / Canon EOS R3 / Canon EOS R6 Mark II / Canon EOS R8 / Sony Alpha 7R IV / Canon EOS R5 / Sony Alpha 7S II / Sony Alpha 7S III / Sony Alpha 7R III / Canon EOS R6 / Nikon Z6 / Nikon Z6II / Sony Alpha 7R II /
