Options de montage sur le statif pour macroscopes et photomicroscopes LM

La structure modulaire des macroscopes et photomicroscopes LM permet de monter l'appareil photo et le macroscope/photomicroscope en combinaison avec des accessoires et des chariots motorisés selon différentes variantes qui présentent toutes des avantages et des inconvénients suivant les exigences requises. En voici un bref aperçu :

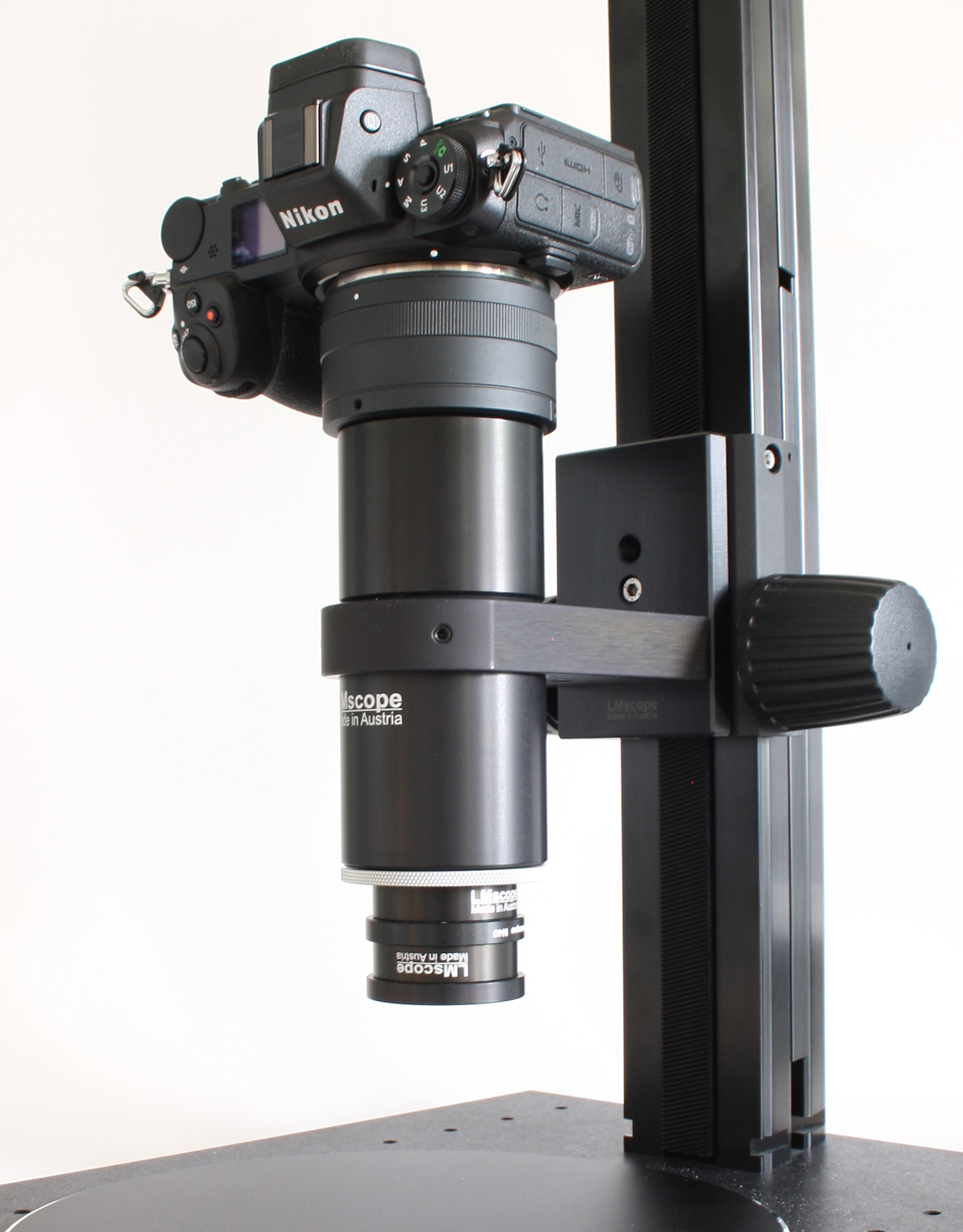

1.) Variante de montage standard avec support d'objectif massif

Nos macroscopes et photomicroscopes sont livrés dans cette configuration standard.

Avantage : L'objectif de l'appareil photo, très stable grâce à son support massif, peut être guidé avec précision et orienté dans le sens vertical, fournissant ainsi la meilleure qualité d'image possible.

Inconvénient : Il faut un peu plus de temps pour changer le module de tube (par ex. du macroscope au photomicroscope) car le couplage mécanique est serré.

2. Variante de statif avec plaque de dégagement rapide

Pour ce type de montage, le statif est vissé sur le filetage dédié du boîtier de l'appareil photo en passant par une plaque de dégagement rapide. Cette plaque rotative permet de faire tourner le boîtier de l'appareil photo dans les deux sens. Cette possibilité de rotation constitue une option intéressante, surtout pour la macrophotographie des minéraux.

Avantage : Un changement rapide des modules d'objectifs (par ex. du macroscope LM au photomicroscope LM) ou un raccordement d'objectifs macro d'autres fabricants est possible très rapidement et sans outil. Cela permet de changer rapidement de grossissement.

Inconvénient : Un jeu minimal de la plaque de dégagement rapide étant inévitable, il est difficile d'obtenir un alignement exact de l'aplomb : on risque donc que l'appareil photo ne soit pas tout à fait monté dans l'axe. Le montage perpendiculaire peut être vérifié à l'aide d'un mini niveau à bulle fourni avec le macroscope. Pour éviter les flous de bougé, il est préférable d'utiliser un déclencheur à distance ou de contrôler l'appareil photo depuis un ordinateur. Nous recommandons cette variante uniquement jusqu'à un grossissement maximal de 30x.

 3. Variante avec chariot Stackshot motorisé

Le chariot motorisé de Stackshot peut être monté très facilement sur le statif avec une plaque de montage spéciale de LMscope. Ce chariot permet d'utiliser la technique du focus stacking, c'est-à-dire la création confortable et entièrement automatique d'un empilement d'images avec différentes mises au point. Pour ce faire, l'appareil photo est fixé par son filetage de statif au chariot, lui-même relié au statif.

Avantage : On peut changer les modules d'objectif très facilement et rapidement (par ex. pour passer du macroscope LM au photomicroscope LM) ou bien on peut très vite raccorder des objectifs macro d'autres fabricants sans outil. Cela veut dire que l'on peut aussi modifier aisément le grossissement. L'utilisation de la technique du focus stacking permet d'obtenir une très haute qualité d'image avec une grande profondeur de champ. Cette variante est souvent utilisée dans le domaine professionnel.

Inconvénient : Cette connexion n'est pas tout à fait aussi serrée que la variante standard (1ère variante), raison pour laquelle nous recommandons dans ce cas également de commander l'appareil photo depuis l'ordinateur ou à l'aide d'un déclencheur à distance.
