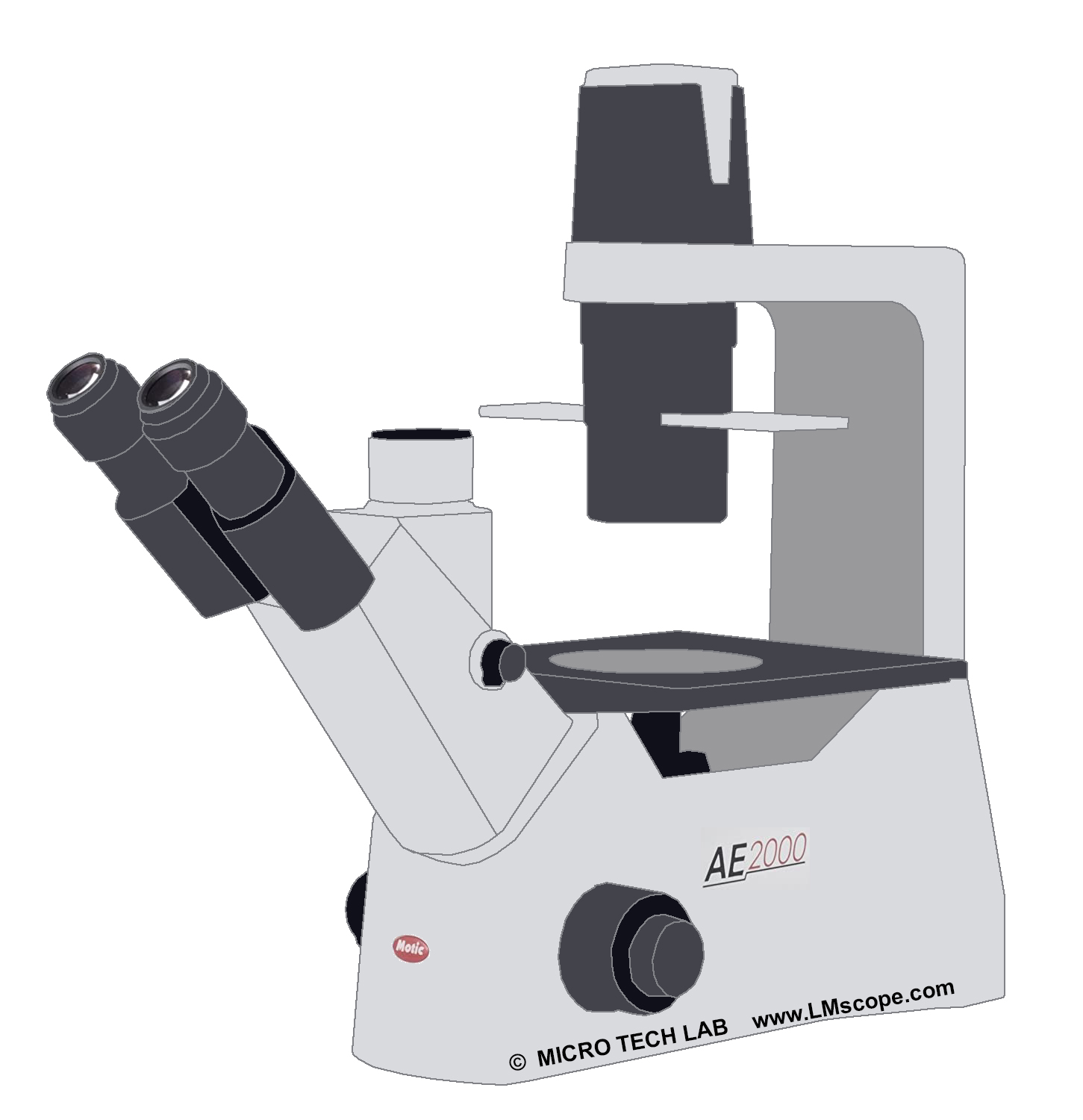

568Moderne Digitalkameras am Inversmikroskop Motic AE2000 mit den LM Adapterlösungen flexibel in der Mikrofotografie verwenden
Nachdem uns die Stereomikroskope von Motic in ihrer Preiskategorie überzeugt haben, wollten wir auch einmal ein Inversmikroskop von Motic genauer unter die Lupe nehmen. Das AE2000 ist dafür sehr gut geeignet, da es ein Gerät für viele Einsatzgebiete ist, von Routineuntersuchungen in Pharmazie und Universitäten bis hin zur klinischen Arbeit.
Das Routinemikroskop ist für die Verfahren Hellfeld und Phasenkontrast geeignet. Auf Basis der bewährten plan-achromatischen, unendlich-korrigierten Objektive der CCIS Optik wurde eine neue Objektiv-Serie auf den Markt gebracht. Sie finden im vierfachen, seitlich geneigten Objektivrevolver Platz. Die Objektive für Hellfeld und Phasenkontrast sind in den Varianten 4x, 10x, 20x und 40x erhältlich. Gerade das 4x Phasen-Objektiv ist eine Neuheit in dieser Preisklasse, das einen schnellen Überblick über die Probe liefert. Wünschenswert wäre für ein Inversmikroskop natürlich ein größeres Anwendungsfeld mit Spezialverfahren wie Fluoreszenz oder DIC, aber für den Preis von ca. 3.300 Euro ist das Angebot sehr zufriedenstellend.
Um den unterschiedlichen Anforderungen gerecht zu werden, sind drei verschiedene Tubus-Varianten erhältlich. Das Mikroskop wird als Binokular- oder Trinokular-Variante ausgeführt, als weitere Option gibt es einen binokularen Ergo-Tubus, bei dem die Beobachtungshöhe um 40mm variiert werden kann. Alle drei Tuben können mit Mess-Skalen ausgestattet werden. Das Mikroksop is robust gebaut, benötigt aber relativ wenig Raum - das erhöht die Ergonomie beim Arbeiten.
Zur Fotografie empfehlen wir Kameras mit großem Sensor (APS-C, Vollformat). Moderne digitale Spielgelreflex- und Systemkameras sind sehr gut für das Arbeiten an Mikroskopen geeignet und bieten im Vergleich zu C-Mount-Spezialkameras eine Vielzahl an Vorteilen, die hier noch ausführlicher beschrieben sind. Für die Wahl der geeigneten Kamera haben wir für Sie einen Leitfaden zusammengestellt.
Über den Fototubus mit 38mm Innendurchmesser (Aufteilung des Strahlengangs 20:80) lassen sich mit unseren LM Adapterlösungen mit planachromatischer Präzisionsoptik so gut wie alle DSLR und Systemkameras sowie viele C-Mount-Kameras einfach und stabil montieren.
Ein großer Vorteil unserer Produkte ist die Unabhängigkeit von einem Kamera- und Mikroskopproduzenten sowie die Flexibilität der Adapterlösungen. Für das AE2000 können wir unterschiedliche Adapterlösungen anbieten, die jeweils andere Vorteile bieten:
1) Die günstigste Variante ist speziell für die Fototuben von Motic Mikroskopen entwickelt worden. Sie ist nicht fokussierbar, funktioniert aber für die beiden Sensorformate APS-C und Vollformat. Ein Wechsel der Kameramarke ist leicht möglich - durch die Spezialisierung auf Motic Fototuben ist ein Wechsel des Mikroskops jedoch nicht vorgesehen.
2.) Sollte die Adapterlösung flexibler einsetzbar sein, bieten wir eine leistungsfähige Weitfeld-Adapterlösung für Kameras mit großen Sensoren (APS-C und Vollformat) an, die die bestmögliche Bildqualität liefert. Je nach Sensorgröße wird die Adapterlösung individuell angepasst. Sie kann mit Zubehörteilen auch an anderen Mikroskopen verwendet werden.
Foto: Motic1X38 als Verbindungsstück zwischen Mikroskop und Weitfeld-Adapter
3.) Spezielle Adapterlösung für C-Mount Kameras auf Anfrage.
Sollten Sie sich für die binokulare Variante entschieden haben, ist eine Montage am Okulartubus selbstverständlich auch möglich. Hierfür wird ein Okular entfernt und an dessen Stelle die Adapter-/Kamera-Einheit montiert.
Bei einem Blickwinkel von 45 Grad bieten die Okulartuben ein Sehfeld von 20mm (WF 10x). Der Objekttisch mit koaxialem Grob- und Feintriebsystem ist niedrig positioniert. Auch erhältlich ist ein Kreuztisch mit Einsätzen für Zellkulturbehälter und Standardobjektträger. Der Kondensator mit N.A. 0.3 ermöglicht einen Arbeitsabstand von 72mm. Wenn der Kondensator entfernt wird, beträgt der maximale Arbeitsabstand 184mm - ein recht guter Wert.
Im Standardpaket wird das Mikroskop mit einer 6V/30W Halogenbeleuchtung geliefert. Es ist jedoch auch, wie mittlerweile schon fast üblich, mit einem LED-Modul erhältlich. Im neu entwickelten Ruhemodus schaltet sich das Mikroskop nach 15 Minuten Inaktivität aus.
Fazit: Das Motic AE2000 ist ein gutes Inversmikroskop mit unendlicher Optik. Als Trinokular-Variante ist es sehr gut für die Fotografie geeignet - aufgrund der Ausführung jedoch nur für Hellfeld und Phasenkontrast. Für normale Ansprüche stellt es durchaus eine nennenswerte Konkurrenz zu den klassischen Routinemikroskopen der großen Produzenten dar.
Weitere Informationen zur optimalen Kamera für Ihre Anwendung finden Sie entweder auf unserer Kameraempfehlung oder unserer Kamerareihung. Für eine individuelle Beratung kontaktieren Sie uns bitte.
Fotografie:
Die Adaption an digitale Spiegelreflex-(DSLR), spiegellosen Systemkameras (DSLM)- oder C-Mountkameras erfolgt sehr einfach mit den LM digital SLR Adaptern mit planachromatischer Optik. Mit unseren Produkten gelingen Mikroskopfotos von sehr hoher Qualität. Für die Wahl des passenden Adapters an Ihre Kamera steht Ihnen unser Online-Konfigurator zur Verfügung. Oder Sie kontaktieren uns per Mail, am besten mit Fotos Ihres Mikroskops.
Aktuelle digitale spiegellosen Systemkameras (DSLM) und DSLR- und Systemkameras verfügen über die moderneste Technologie und sind großteils für die Mikroskopie sehr gut geeignet. Die meisten lassen sich auch bequem vom PC /Mac aus steuern. Bedingt durch die hohen Verkaufszahlen haben diese im Vergleich zu Mikroskop-Spezialkameras ein exzellentes Preis-/Leistungsverhältnis.
Merkmale von Top DSLR- und Systemkameras (DSLM):
- große, leistungsfähige Vollformatsensoren (36 x 24 mm)
- Sensorauflösung von 61 Megapixel - 240 Megapixel mit Pixel Shift Technologie
- Serienaufnahmen von 30 Bildern pro Sekunde bei voller Auflösung
- hohe Lichtempfindlichkeit von über ISO 409.600
- Hoher Dynamikumfang (etwa 15 Blendenstufen)
- kurze Belichtungszeiten von 1/8000 Sekunde , bis zu 1/32.000 Sekunden mit Hilfe des digitale Verschlusses
- Videoaufnahmen in Ultra HD (4k / 8k)
- Live Video Aufnahmen auf externen Monitoren in Ultra HD-Qualität
In den meisten Fällen sind diese Kameras deutlich leistungsfähiger als Mikroskopkameras mit kleinen Sensoren (1/2" oder 2/3"). Auf unserer Website finden Sie ebenfalls unsere aktuellen Kameraempfehlungen und ein Kameraranking, speziell ausgearbeitet für die Mikroskopie.
