 LM Mikroskopadapter: Die professionelle Canon EOS 5D Mark IV überzeugt am Mikroskop!

Beim Nachfolgemodell der Canon EOS 5D Mark III gelang dem Unternehmen ein tolles Update mit deutlichem Leistungsschub durch den Einsatz modernster Sensortechnologie.

Canon EOS 5D Mark IV DSLR für Mikroskopie

Der neue Sensor ist um einiges lichtempfindlicher als der des Vorgängermodells, besticht durch 30 Megapixel und verfügt über die CMOS Dual Pixel Technologie.

Die Kamera spricht hauptsächlich das professionelle Kundensegment an – der Einführungspreis liegt bei ca. € 3.550,-. Das spritzwassergeschützte Gehäuse aus Magnesiumlegierung hat eine Größe von 151 x 116 x 76 mm und ist betriebsbereit solide 950g schwer.

Canon EOS 5D Mark IV Mikroskopkamera auf LM Digital Adapter Fototubus
Hier zu sehen die Canon EOS 5D Mark IV mit montiertem LM DSLR Adapter mit planachomatischen Optik mit C-Mount Anschluss. Das perfekte Zusammenspiel der Produkte führt zu bestmöglicher Bildqualität und - dank Weitfeldoptik - auch zur Abbildung des größtmöglichen Bildfeldes.

Der ISO Bereich liegt jetzt endlich bei bis 102.400 (manuell). In der Mikroskopie ist das von zentraler Bedeutung, da bei einigen Verfahren wie beispielsweise der Fluoreszenzmikroskopie wenig Licht in den Sensor gelangt.
Canon EOS Utility Software Fluoreszenzmikroskopie ISO Bereich
Oben: Taufliege 100-fach
Unten: Taufliege 400-fach
Canon EOS Utility Service Software Remote für Mikroskopie
Bei unserem Test ist uns gleich aufgefallen, dass das Livebild bei schlechten Lichtverhältnissen deutlich heller ist – das bringt Vorteile beim Scharfstellen.

Fruchtfliege unter dem Mikroskop Focus stacking Software

Das Signal-Rausch-Verhälnis wurde deutlich verbessert. In unserem Temperaturtest zeigt sich, dass die Sensortemperatur nach 30 min Liveviewbetrieb um 10 Grad geringer ist als beim Vorgängermodell. Das ist gerade für unsere Ansprüche eine enorme Effizienzsteigerung, da jedes Grad Erwärmung zu mehr Bildrauschen führt.

Sensortemperatur nach Live View Rauschen vermeiden

Wie bei allen modernen Canon EOS Modellen lässt sich die Kamera vom PC/Mac mit der gratis beigelegten EOS Utility Software steuern und das Live Bild damit am Computer anzeigen.

EOS Utiltiy Software Canon für DSLR und DSLM
Das ist beim Einsatz am Mikroskop von herausragender Bedeutung – insbesondere, da die Kamera kein bewegliches Display hat. Eine sehr praktische Neuerung in dieser Hinsicht ist übrigens der Touchscreen für eine komfortable Bedienung – der TFT LCD Monitor hat eine Diagonale von 3,2'' (8,1 cm) und eine Auflösung von 1,6 Mio Bildpunkten.

Die Kamera verfügt über GPS und WLAN. Über das eingebaute WLAN Modul lässt sich die Kamera auch vom Smartphone oder Tablet aus bedienen und zur Anzeige der Livebilder nutzen.
Canon Camera Connect für Smartphone Tablet WLAN kabellose Verbindung
Die "Canon Camera Connect"-App liefert die Software für Smartphone und Tablet.

Wir konnten die Kamera bei unserem Test bequem von unserem I-Pad (IOS) aus bedienen – diese Fernsteuerung beim Auslösen reduziert natürlich die Gefahr von mechanischen Vibrationen auf Null.

EOS Utility Software Camera Connect App am I-Pad Mikroskopfotografie

Da wir Adapterlösungen für eine große Anzahl an Mikroskopen mit unterschiedlichen Anschlüssen anbieten, ist die Montage der Canon EOS 5D Mark IV sehr einfach.

Adapterlösung für Fototubus mit DSLR DSLM Cmount Kamera

Neu ist auch die Möglichkeit, Videos im Ultra HD Format (4K) aufzunehmen (maximal 4.096 x 2.160 Pixel Auflösung (17:9) bei wahlweise 30, 25 oder 24 Bildern pro Sekunde). Im HD-Format gehen sich 120 Bilder pro Sekunde aus. Die maximale Video-Aufnahmedauer beträgt knapp 30 min.

Komfortabel ist mit der Canon EOS Utility Software auch der Weißabgleich mit der Pipette durchzuführen. Dazu klickt man einfach auf den weißen Hintergrund. Der Lupenfunktions-Button mit der Auswahl 1x, 5x und 10x ist sehr hilfreich beim exakten Scharfstellen.

Eine wichtige und empfehlenswerte Basisfunktion ist der HDR Modus. Unterschiedlich belichtete Bildserien werden zu einem Foto zusammengesetzt.

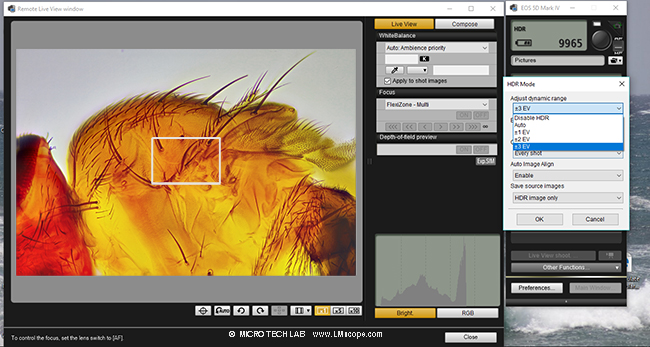

Canon EOS Utiltiy Software Live View HDR Modus

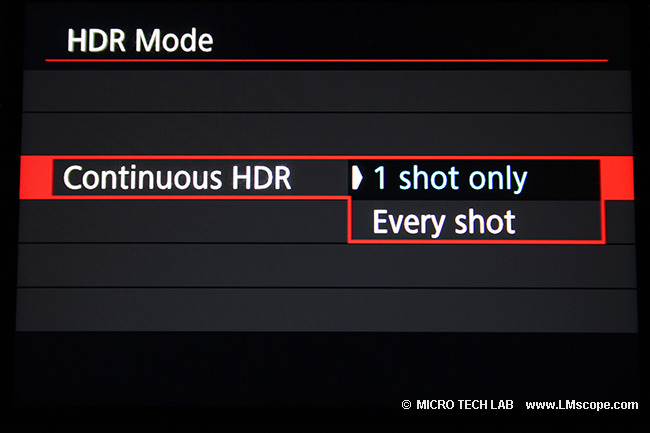

Canon EOS Kamera Menüpunkt HDR einstellen

Menüpunkt HDR Effekte Canon DSLR

Canon DSLR 5D IV EOS Utility Software HDR Modus

Fotos können direkt am PC abgelegt werden.

Canon EOS Utility Software für Mikroskopkameras

Die Kamera verfügt über einen sehr leisen, schwingungsgedämpften Verschluss. Dadurch können Belichtungszeiten von 30 Sekunden bis 1/8000 verwendet werden. Mit dem Bulb-Modus (am Wählrad einstellbarer „B-Modus“) kann sehr einfach eine Belichtungszeit von über 30 Sekunden erzielt werden. Die damit produzierten Bilder lassen sich dann mit der Canon Utility Software sofort verwerten. Wie beim Vorgängermodell gibt es auch die Silent LV Shoot Einstellung.

Canon EOS DSLR verwackelungsfrei fotografieren

Oftmals wird befürchtet, der Spiegel könnte die Qualität der Bilder negativ beeinflussen. In der Regel wird jedoch im Live View Modus gearbeitet, dadurch ist der Spiegel immer hochgeklappt und verursacht keine Erschütterung / Vibrationen – und damit auch keinen negativen Einfluss auf die Bildqualität. Wer nicht im LV-Modus arbeitet, hat auch die Möglichkeit der Spiegelvorauslösung.

Canon EOS Camera für Mikroskopie Spiegelvorauslösung

Wie gewohnt ist ein digitaler Videoausgang in HDMI (digitaler Videoausgang für Kontrollmonitore oder Videoaufnahmen) vorhanden. In Full HD Qualität kann das Live View Bild auf einem externen Monitor oder Beamer angezeigt werden. Wichtig beim professionellen Einsatz bei Präsentationen und Diskussionen mit Live-View-Bild: der Stromsparmodus lässt sich komplett abschalten - damit schaltet sich die Kamera nicht automatisch nach einiger Zeit ab.

Canon Mikroskop Kamera automatisch ausschalten

Die Bildrate für Serienbilder liegt bei 7 Bildern pro Sekunde bei höchster Auflösung.

Zusammenfassung:

Fazit: Die Canon EOS 5D Mark IV ist ein gelungenes Update, das einen deutlichen Qualitätsschub im Vergleich zum Vorgängermodell erlebt hat. Die Kamera bietet alle wichtigen Funktionen. Für die Mikroskopie bzw. Makroskopie ist sie ein Top-Gerät, das sehr zu empfehlen ist. Wer sich die Kamera derzeit nicht leisten will, sollte zur kleineren Schwester, der Canon EOS 80D greifen - auch diese hat in unserem Test ausgezeichnet abgeschnitten.
